Weichmagnetische Kerne

    Effiziente Lösungen für Hochfrequenzanwendungen

    Unsere weichmagnetischen Kerne sind speziell entwickelt, um in Hochfrequenzanwendungen höchste Effizienz und Leistung zu gewährleisten. Diese Kerne zeichnen sich durch ihre exzellente magnetische Permeabilität und niedrige Koerzitivkraft aus, was minimale Energieverluste und hohe Signalqualität bedeutet. Sie sind ideal für Transformatoren, Drosseln und andere induktive Komponenten, die in anspruchsvollen Umgebungen arbeiten. Dank ihrer robusten und langlebigen Konstruktion bieten unsere weichmagnetischen Kerne zuverlässige Leistung und langfristige Stabilität für Ihre technischen Anforderungen. Die Lieferzeit beträgt 1 bis 4 Wochen.

    Fordern Sie ein unverbindliches Angebot an:
    sales@smp.de

    Abweichende Maße, Materialien und Formen auf Anfrage realisierbar:
    engineering@smp.de

    • Ringkerne
    • Ronden

    Eine Übersicht unserer Ringkerne


    Maße (ohne Beschichtung):
    da: Aussendurchmesser; di:  Innendurchmesser; h:   Höhe

    Beschichtung:
    RS: Fix 102 (Rostschutz); IS:   Fix 140 (1,5kV‐Isolation bei Raumtemperatur); Al=L/N²

    Prd.‐Nr.

    da [mm]

    di [mm]

    h [mm]

    Material

    Al [nH]

    Beschichtung

    6500.02

    9

    4

    3

    3028

    22,0

    IS

    6500.01

    9

    4

    7

    3025

    53,0

    IS

    6520.01

    15

    8

    7

    3025

    54,0

    IS

    6170.01

    22

    10

    5

    3003

    44,0

    IS

    6170.02

    22

    10

    7

    3003

    45,0

    IS

    6170.03

    22

    10

    10

    3003

    80,0

    IS

    6200.01

    25

    13

    11

    3003

    80,0

    IS

    6210.02

    26

    13

    11

    3028

    60,0

    IS

    6210.01

    26

    13

    20

    3003

    160,0

    RS

    6220.02

    26

    15

    10

    3025

    67,0

    IS

    6220.01

    26

    15

    15

    3003

    83,0

    IS

    6540.01

    27

    10

    13

    3003

    128,0

    RS

    6290.01

    32

    13

    20

    3003

    194,0

    IS

    6290.04

    32

    13

    27

    3025

    292,0

    IS

    6290.02

    32

    13

    30

    3003

    330,0

    RS

    6320.03

    34

    16

    9

    3003

    65,0

    IS

    6320.06

    34

    16

    15

    3025

    130,0

    IS

    6320.01

    34

    16

    15

    3003

    116,0

    IS

    6320.02

    34

    16

    16

    3003

    140,0

    IS

    6350.03

    36

    23

    12

    3025

    71,0

    IS

    6350.01

    36

    23

    12

    3003

    56,0

    IS

    6380.01

    38

    20

    9

    3003

    55,0

    IS

    6380.02

    38

    20

    9

    3028

    42,0

    IS

    6400.01

    39

    35

    21

    3003

    30,0

    -

    6560.01

    42

    21

    20

    3003

    158,0

    RS

    6560.02

    42

    21

    20

    3028

    108,0

    RS

    6420.04

    45

    15

    15

    3025

    200,0

    RS

    6420.05

    45

    15

    15

    3025

    310,0

    RS

    6440.02

    52

    37

    18

    3025

    66,0

    -

    6440.03

    52

    37

    18

    3003

    67,0

    -

    6440.01

    52

    37

    18

    3028

    42,0

    -

    6470.09

    60

    26

    20

    3025

    200,0

    IS

    6470.14

    60

    26

    20

    3025

    200,0

    RS

    6470.08

    60

    26

    20

    3028

    132,0

    RS

    6470.10

    60

    26

    36

    3024

    335,0

    RS

    6580.01

    70

    30

    30

    3003

    360,0

    RS

    6600.01

    80

    45

    40,5

    3003

    266,0

    RS

    6600.02

    80

    45

    40,5

    3003

    266,0

    IS

    6570.01

    139

    109

    65

    3003

    200,0

    -

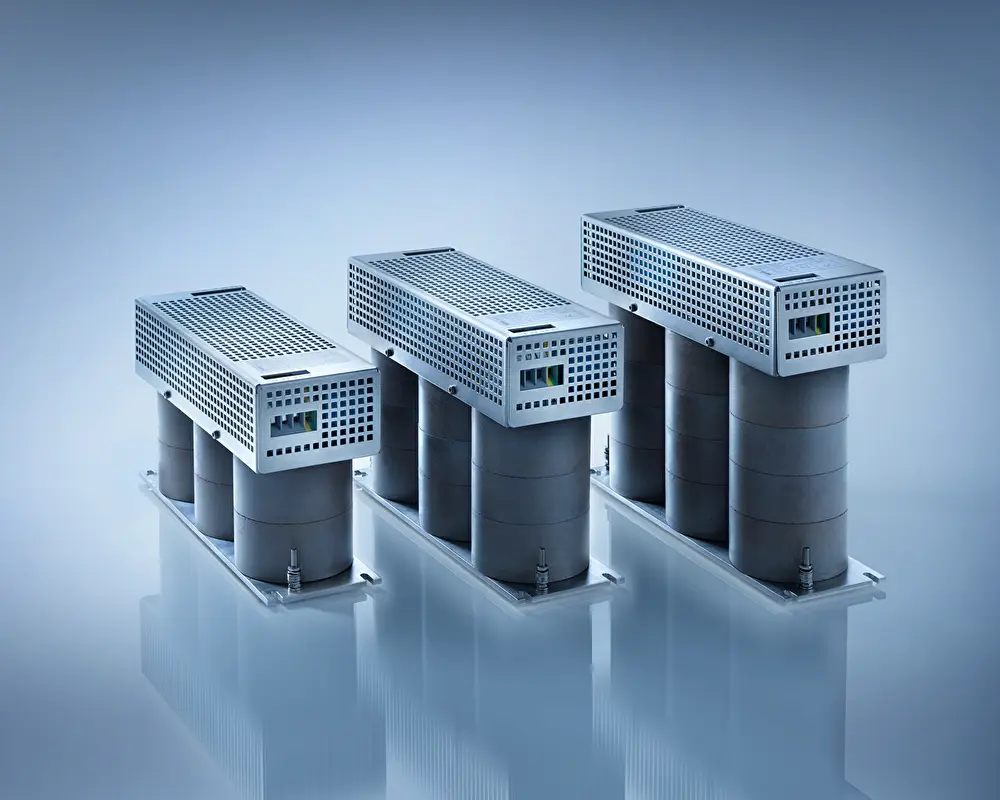

    EMV-Filter
